    霍尔传感器工作原理

    2020-05-13 17:02:54  来源:湖北杭荣电气有限公司

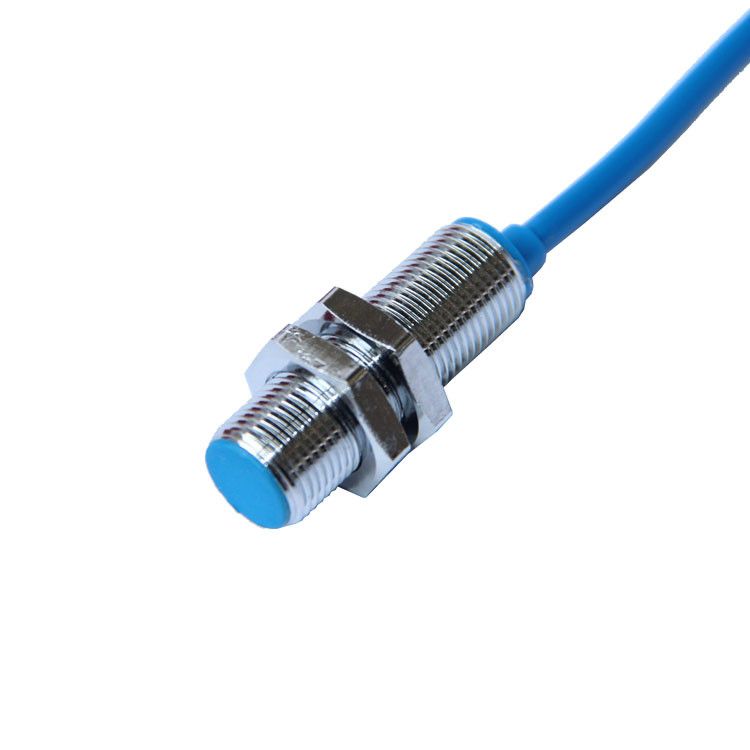

    霍尔接近传感器使用原理
    当一块金属或半导体板垂直于电流磁场时,芯片两端的电位差就会产生,这种现象被称为霍尔效应。两端有电位值的称为霍尔电压U,其表达式U=K·I·B/d符合霍尔系数K,I在电流片上,B附加磁场磁感应强度(Lorrentz),d为钢板厚度。因此,霍尔效应的灵敏度与磁感应强度和磁场成正比。这种磁电转换设备用有源霍尔开关的霍尔效应原理图,基于霍尔效应原理,采用集成封装和组装工艺,在实际应用中可以方便地将磁输入信号转换成电信号,同时与工业应用操作简单,可靠性要求高。霍尔开关的输入端以磁感应强度B为特征,当B值达到某一水平(B1)时,霍尔开关触发翻转,霍尔开关状态输出水平翻转。常用的输出晶体管输出,与NPN和PNP开关类似,常开常闭,锁存(双极),双信号输出。霍尔开关无触电、功耗低、寿命长、响应频率高等特点,内部采用环氧树脂浸胶一体化,使其能在各种恶劣环境下工作可靠。霍尔开关可用于接近开关、压力开关、仪表等,是一种新型的电器附件。1.原理

    当一块通有电流的金属或半导体薄片垂直地放在磁场中时,薄片的两端就会产生电位差,这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势u,其表达式为: u=k·i·b/d,其中 k 为霍尔系数,i 为薄片中通过的电流,b 为外加磁场(洛伦慈力 lorrentz)的磁感应强度,d 是薄片的厚度。由此可见,霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比。霍尔接近开关就属于这种有源磁/电转换器件,它是在霍尔效应原理的基础上,利用先进的集成封装和组装工艺制作而成,它可方便地把磁输入信号转换成实际应用中的电信号,同时又具备工业场合实际应用易操作和可靠性的要求。 霍尔接近开关的输入端是以磁感应强度 b 来表征的,当 b 值达到一定的程度(如 b1)时,开关内部的触发器翻转,霍尔接近开关的输出电平状态也随之翻转。输出端一般采用晶体管输出,和电感式接近开关类似的有:npn、pnp、常开型、常闭型、锁存型(双极性)、双信号输出几种类型。

    霍尔接近开关是磁性接近开关中的一种,具有无触电、低功耗、长使用寿命、响应频率高等特点,内部采用环氧树脂封灌制作成一体化结构,所以能在各类恶劣环境下可靠地工作。它可应用于接近开关、压力开关、里程表等,它是一种新型的电器配件。霍尔式开关比电感式开关响应频率高,它用磁钢触发,电感式用导磁金属触发,霍尔式开关感应距离除了与本身性能有关外,还与所选磁钢磁场强度有关

    2.霍尔接近开关术语解释

    1磁感应强度:霍尔接近开关在工作时,它所要求磁钢具有的磁场强度的大小。一般磁感应强度值b 为 0.02~0.05 特斯拉。

    2响应频率:按规定在 1 秒的时间间隔内,允许霍尔开关动作循环的次数。

    3输出状态:分为常开、常闭、锁存等几种类型。例如,当无被检测物体时,常开型的霍尔开关所接通的负载,由于霍尔接近开关内部的输出晶体管的截止而不工作;当检测到物体时,晶体管导通,负载得作。

    4 输出形式:分为 npn、pnp、常开、常闭、多功能等几种常用的形式输出。

    5 动作距离:动作距离是指被检测物体按一定方式移动时,从基准位置(霍尔开关的感应表面)到开关动作时测得的基准位置到检测面的空间距离。额定动作距离指霍尔开关动作距离的标称值。

    6 回差距离:动作距离与复位距离之间的绝对值。

    3.应用实例

    由于转速信号是以脉冲形式出现的,当被测磁性物体磁场强度达到 25 毫特斯拉以上时,其输出是标准的ttl电平。利用计算机的智能型控制、运算功能,组成的转速表既简单又精确。如用 3020 型霍尔式接近开关,用 8031(它的晶振为 6mhz,经 12 分频后为 0.5mhz),则其测量的*大转速为 0.5mhz,而*小测量转速可无限低。

    4.注意事项

    1 直流型霍尔接近开关产品所使用的直流电压为 3~28v,其典型的应用范围一般采用 5~24v,过高的电压会引起其内部霍尔参数随电压升高而变化的不稳定性,而过低的电压容易让外界的温度变化影响磁场强度特性,从而引起电路误动作。

    2 当使用霍尔接近开关驱动感性负载时,请在负载两端并接入续流型,否则会因感性负载长期动作时的瞬态高压脉冲影响霍尔开关的使用寿命。

    3 一般霍尔接近开关产品用 smd 工艺生产制造而成,并经严格的测试合格后才出厂。在一般情况下使用是不会出现损坏现象的,但为了防止意外性事件发生,用户在接通前应检查接线是否正确,并核定其电压是否为额定值。
